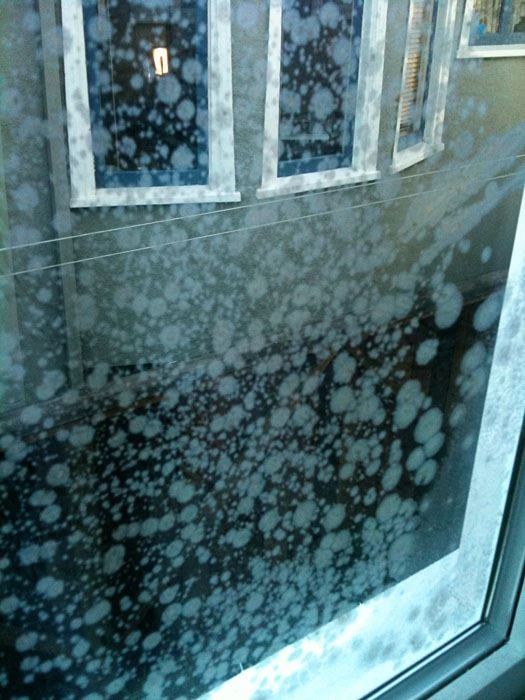

Стаканmold является промышленной проблемой в стекольной промышленности. Каждую весну и лето из-за высокой температуры и влажности воздуха стеклоmold входит в пиковый период. Поэтому, как сделать хорошую работу по предотвращению стеклаmold стала основной задачей многих стекольных компаний.
Почему стекло покрывается плесенью? Нам нужно поговорить о составе стекла
Стекло, используемое в повседневной жизни, в основном состоит из кварцевого песка (SiO2), кальцинированной соды (Na2CO3), известняка (CaCO3) и полевого шпата, среди которых SiO2 (около 72 процентов), Na2O (около 15 процентов) и CaO (содержание около 9 процентов), так называемое -натриево-известковое-стекло, широко используется из-за его низкой стоимости. Согласно исследованиям, в процессе отжига натриево-известкового стекла ионы щелочных металлов будут перемещаться к поверхности стекла, что облегчает ионный-обмен на поверхности стекла; например, стеклообразный Sio2 на поверхности может гидролизоваться. Следовательно, когда натрие-известковое стекло хранится во влажной среде, вода или влага будут адсорбироваться на поверхности стекла и постепенно диффундировать в стекло. Угольная кислота (H2CO3), образованная (H2O) и диоксидом углерода (CO2), образует ортокремневую кислоту (H4SiO4), которая слабее угольной кислоты. Если насыщенный раствор ортокремниевой кислоты (H4SiO4) находится в нем в течение длительного времени, будут образовываться осадки аморфного кремнезема (SiO2) молочно-белого цвета в виде коллоидных частиц, осадков или гелей.
Стекло Мold обычно делится на пять этапов
1. Первоначально на поверхности стекла адсорбируется вода или влага.
2. Впоследствии вода или влага диффундируют в стекло.
3. Растворимые силикаты в поверхностном слое гидролизуются и разрушаются. Во-первых, силикат натрия и силикат калия гидролизуются и разрушаются. Образуется едкий натр (NaOH) и отделяется SiO2.
4. Выделившийся SiO2 образует силикагель, образующий на поверхности стекла защитную пленку, препятствующую дальнейшей эрозии.
5. Каустическая сода, образующаяся при гидролизе, реагирует с углекислым газом в воздухе с образованием карбоната натрия, который накапливается на поверхности стекла, образуя растворимые соли в поверхностной пленке. Из-за своей сильной гигроскопичности он впитывает воду, растворяется и, наконец, образует маленькие капельки щелочи. При изменении окружающей температуры и влажности изменяется и концентрация этих капель. При длительном контакте концентрированных капель щелочи со стеклом студенистая пленка оксида кремния может частично раствориться в нем, и поверхность стекла будет подвергаться сильной локальной эрозии и образованию пятен. Это белая щелочная-богатая ионами группа, образующаяся в результате миграции ионов натрия из стеклянного тела и реакции с воздухом. Сканирующий электронный микроскоп может наблюдать белые частицы.
